sales@ludy-pe.com多端口選擇閥(MSV)是一種經濟高效、結構緊湊的工程裝置,可以改善生產管理和油井優化。MSV允許將流體從單一的管線轉移到測試出口或采樣裝置。一個單一的MSV可以同時通過多達7條管線。當一個入口被隔離時,來自其他6個入口的流體被合并到一個單獨的出口中。
這種獨特的流體選擇閥即可以作為獨立設備使用,也可以與多相流量計一起用于各種石油、天然氣或過程應用中。MSV還可用于提高石油采收率(EOR)的注水。它可以在尺寸、重量和可靠性都是關鍵因素的環境中用于簡化控制。多端口選擇閥降低了試井系統整個生命周期的安裝、操作和維護成本。

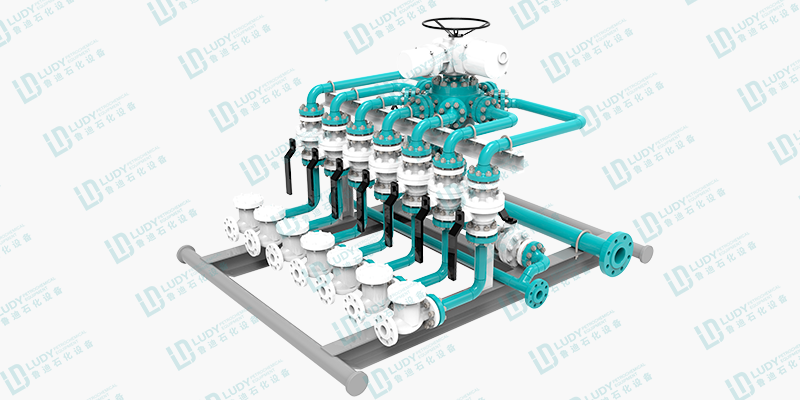

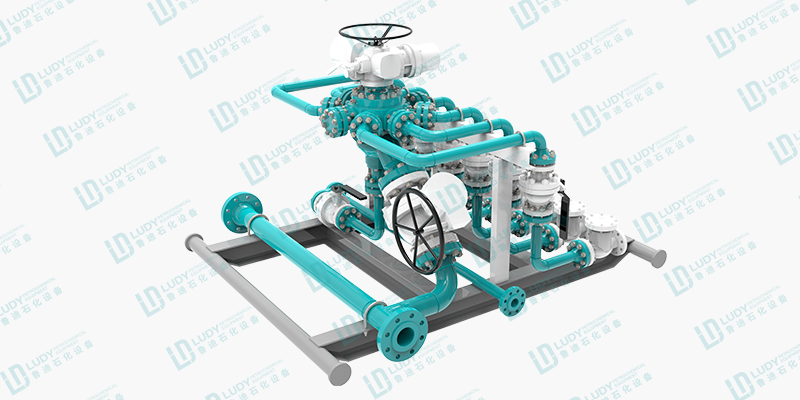

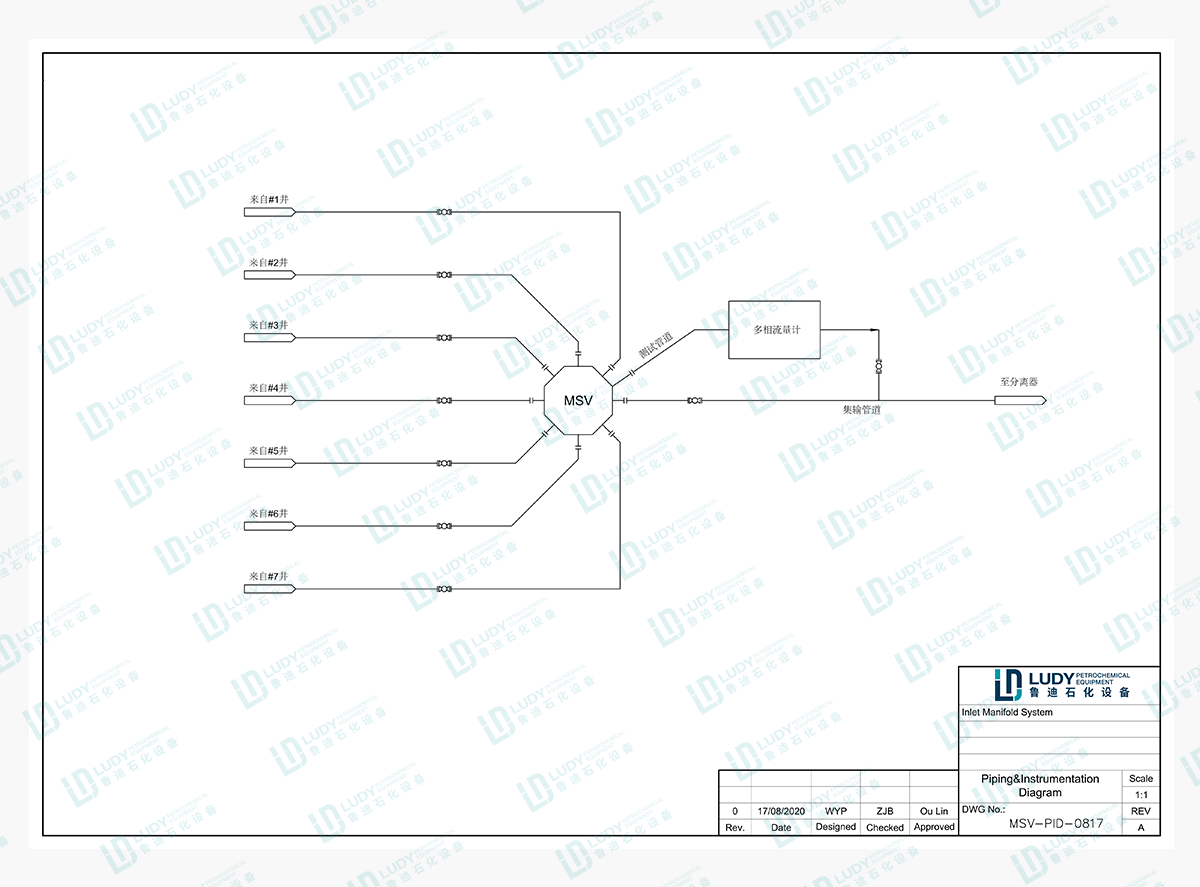

單一的MSV可以作為測試井選擇系統的一個完整的2通或3通閥的替代品,起到緊湊型管匯的作用,并提供一種簡單和安全的方法來選擇您希望連接到多相流量計或測試分離器的井。

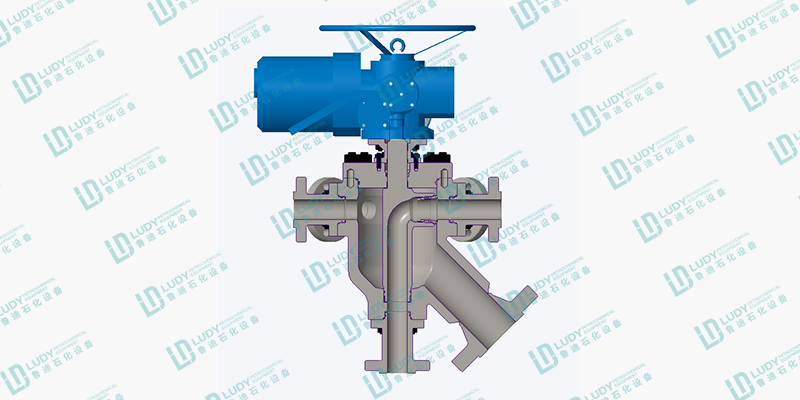

但目前常見的多路閥大都采用軟密封結構,軟密封結構多路閥雖然結構簡單,但因其使用軟性材料作為密封副,不耐磨損,壽命非常短。我司生產的多路閥,密封面可選用堆焊、噴焊等工藝,硬度可達HRC60度或更高,密封面耐擦傷、耐磨損、耐沖蝕、耐腐蝕,操作簡單、無需更換密封材料,適用于各種油田環境。
lMSV的緊湊設計降低了安裝成本及維護費用
l自清潔功能可防止水垢、石蠟和其他沉積物的堆積
l密封面更少,從而減少泄漏機會
l提供手動或自動操作,并可隨時添加自動化
lMSV有8個進氣口,一次可最多接將8條管線
l帶有可現場調節的密封件及不銹鋼刮板,可延長使用壽命
l尤其適用于多相流量計
l可通過兩線通訊進行遠程控制和狀態指示
l減少生產/測試管匯中隔離閥的數量
l工作溫度范圍:-20℉ ~ +392℉(-29℃~ +200℃)
l適用于所有操作環境的多種表面處理
型號 | 2×4 | 3×6 | 4×8 | 4×10 | 6×16 |
入口尺寸(in.) | 300/600 | 300/600/900/1500 | 300/600/900/1500 | 900/1500 | 300/600/900 |
試驗出口(in.) | 2 | 3 | 4 | 4 | 6 |
組輸出(in.) | 2 | 3 | 4 | 4 | 6 |
工作壓力 | 4 | 6 | 8 | 10 | 16 |
最大靜態試驗組壓差 | 1000/1480 | 1000/1480/2225/3333 | 1000/1480/2225/3333 | 2225/3333 | 1000/1480/2225 |
最大靜態分組測試差異壓 | 1200 | 1000 | 800 | 1000 | 700 |
最大動閥座壓差 | 900 | 700 | 600 | 1000 | 700 |
標準最高溫度(F) | 600 | 500 | 400 | 700 | 500 |
測試出口Cv | 225 | 225 | 225 | 225 | 225 |
組出口Cv | 67 | 151 | 270 | 217 | 491 |
重量 | 262 | 594 | 1040 | 1292 | 3658 |
l節約固定投入成本
l節省整體撬裝空間
l節省操作人力成本
l節省后期維護成本
l節省安裝時間、施工及維護費用
l實現自動化控制
l設計緊湊、占地面積小、生態影響少
l無需混凝土基礎
l確保閥塞位置的重復性和準確性,且無滑動
l位置公差<0.5°
l機身幾何結構經過優化以防止腐蝕
l獨立位置反饋
端口選擇閥的設計旨在提供經濟的測試自動化,并具有簡單、直接的安裝和控制功能。
江蘇魯?shù)鲜且患覍?zhuān)業設計和生產油氣設施用多路選擇閥(MSV)及多路選擇管匯的制造商。如果您對入口管匯、測試管匯、MSV管匯和其他管匯有需求,請隨時聯系我們。
